反应釜系列
|
产品概述：启东黄海可以为您定做各种用途的反应釜、搅拌釜、物料混合乳化，防止物料沉淀。
产品特性：
1）可根据客户要求，定制各种搅拌釜，及不同搅拌式组合。
2）可根据客户要求，定制各种加热容器，包括夹套、盘管、电加热、蒸汽加热、导热油等。
3）可根据客户要求，定制各种防爆性能、密封性能、釜内正压或负压等各种配置。
4）可根据客户要求，定制各种由于大量设计制造各种形式的搅拌机、乳化泵、带有各种出料装置，以及各种容器安装固定装置。非标设计，量身定制，公司积累了丰富的经验，对客户要求更为理解。
|
应用领域
主要适用于制药、食品、轻工、石化、农业、建材等行业的液-液、液-固、液-气的混合，萃取、结晶、加热、乳液聚合、溶解及各种反应工艺过程。
性能特点
多种形式的搅拌头可满足各种工艺要求。
蒸汽加热或电加热可使介质在搅拌的同时得到加热。
优化的设计可确保各种工艺要求。
 |

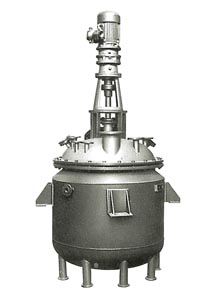

反应釜 |
搅 拌 桨 叶
 |
 |
 |
 |
 |
六 直 叶 涡 轮 |
螺 带——螺 旋 桨 |
圆 盘 锯 齿 叶 轮 |
双 速 组 合 桨 |
六 凹 叶 涡
轮 |
技术参数
型 号 |
公称容积
(L) |
容器直径 |
夹套直径 |
支座中心圆 |
支座数 |
电机功率
(kW) |
实际容积
(L) |
F50 |
50 |
Ф400 |
Ф500 |
Ф650 |
2 |
0.5 |
60 |
F100 |
100 |
Ф500 |
Ф600 |
Ф800 |
2 |
1.1 |
120 |
F300 |
300 |
Ф800 |
Ф900 |
Ф1100 |
4 |
2.2 |
360 |
F500 |
500 |
Ф900 |
Ф1000 |
Ф1328 |
4 |
2.2 |
600 |
F1000 |
1000 |
Ф1200 |
Ф1300 |
Ф1595 |
4 |
4.0 |
1200 |
F2000 |
2000 |
Ф1400 |
Ф1500 |
Ф1745 |
4 |
5.5 |
2400 |
F3000 |
3000 |
Ф1500 |
Ф1650 |
Ф1895 |
4 |
7.5 |
3600 |
F4000 |
4000 |
Ф1600 |
Ф1750 |
Ф2015 |
4 |
7.5 |
4800 |
F5000 |
5000 |
Ф1800 |
Ф1950 |
Ф2265 |
4 |
7.5 |
6000 |
注：(1)本机与物料接触部分材料有碳钢、普通不锈钢和其它不锈钢。
(2)订货时请注明材料、加热方式、搅拌叶轮名称等。
(3)上表结构尺寸供参考，可以进行特殊设计和制造。
搅拌器型式选型表
搅拌器 |
流动状态 |
搅 拌 目 的 |
转 速 |
最 高 |
对 流 |
湍 流 |
剪切流 |
低粘度 |
高粘度混合 |
分 散 |
固 体 |
气 体 |
结 晶 |
传 热 |
液 相 |
范 围 |
粘 度 |
型 式 |
循 环 |
扩 散 |
混合液 |
液传热反应 |
悬 浮 |
吸 收 |
反 应 |
r/min |
PaS |
涡轮式 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
10～300 |
50 |
桨 式 |
○ |
○ |
○ |
○ |
○ |
|
○ |
|
○ |
○ |
○ |
10～300 |
2 |
推进式 |
○ |
○ |
|
○ |
|
○ |
○ |
|
○ |
○ |
○ |
100～500 |
50 |
折叶开启涡式 |
○ |
○ |
|
|
|
○ |
|
|
|
○ |
○ |
10～300 |
50 |
锚式 |
○ |
|
|
|
○ |
|
|
|
|
|
|
1～100 |
50 |
螺杆式 |
○ |
|
|
|
○ |
|
|
|
|
|
|
0.5～50 |
100 |
螺带式 |
○ |
|
|
|
○ |
|
|
|
|
|
|
0.5～50 |
100 |
注：○表示性能优异
|

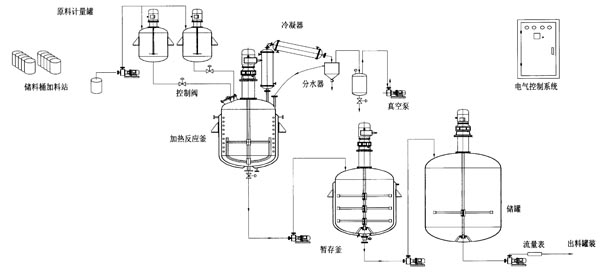

树脂生产设备的流程图
|
|
|
